国产a级毛久久久久精品,印度老熟妇色xxxx,国产高潮另类在线观看,亚洲欧美丝袜精品久久中文,三级小黄片视频在线播放,免费视频一区二区视频,2020中文字幕乱码,亚洲 欧美精品精品,国产亚洲精品第一综合另类灬

樓主說(shuō)的透打，除空模透打以外的、透打圖文邊界模糊的透打，該透打的成因我認(rèn)為與壓印的壓力當(dāng)然有直接原因，其次，與坯餅的厚薄和模具的狀態(tài)都有關(guān)系。
1、由于壓力，產(chǎn)生坯鉼金屬流向模具凹陷處形成幣面的凸出圖紋，金屬流動(dòng)產(chǎn)生流動(dòng)痕跡即鑄紋；
2、坯鉼越薄，金屬流動(dòng)痕跡越容易表現(xiàn)出來(lái)，反之，越厚不容易表現(xiàn)出來(lái)；
3、模具狀態(tài)好的時(shí)候，金屬橫向流動(dòng)摩擦力小，在壓力足夠大時(shí)，把金屬流動(dòng)的痕跡也一起壓實(shí)壓平了。
綜上所述，這種透打與上述三個(gè)因素均有關(guān)系。

金銀幣沒(méi)有鑄紋，很少有透打，是因?yàn)榻疸y幣壓印是多次壓印，幣坯相對(duì)又比較厚實(shí)，壓印模具狀態(tài)比較好，不太可能產(chǎn)生壓印鑄紋。

每種硬幣的壓印壓力的大小，是由幣坯的材質(zhì)、幣面的浮雕程度、幣的表面積大小共同決定的，壓力=壓強(qiáng)/面積，F(xiàn)=P/S。

引用

引用第15樓131大雙齒錯(cuò)于2019-08-17 09:30發(fā)表的 回 14樓(fwang2450) 的帖子 :
樓主說(shuō)的透打，除空模透打以外的、透打圖文邊界模糊的透打，該透打的成因我認(rèn)為與壓印的壓力當(dāng)然有直接原因，其次，與坯餅的厚薄和模具的狀態(tài)都有關(guān)系。
1、由于壓力，產(chǎn)生坯鉼金屬流向模具凹陷處形成幣面的凸出圖紋，金屬流動(dòng)產(chǎn)生流動(dòng)痕跡即鑄紋；
2、坯鉼越薄，金屬流動(dòng)痕跡越容易表現(xiàn)出來(lái)，反之，越厚不容易表現(xiàn)出來(lái)；
3、模具狀態(tài)好的時(shí)候，金屬橫向流動(dòng)摩擦力小，在壓力足夠大時(shí)，把金屬流動(dòng)的痕跡也一起壓實(shí)壓平了。
綜上所述，這種透打與上述三個(gè)因素均有關(guān)系。

我只是想指出樓主的透打和您在照片里顯示的撞模就成因來(lái)說(shuō)不是一回事，盡管許多幣友把撞模也誤認(rèn)為是透打。

造幣廠把透打叫做搶肉，我覺(jué)得比較形象。

引用

引用第19樓老孫于2019-08-18 04:20發(fā)表的??:
造幣廠把透打叫做搶肉，我覺(jué)得比較形象。

造幣廠把透打叫做“搶肉”確實(shí)很形象，由于幣模圖紋文字都是凹下去的，在壓印幣坯瞬間，幣坯金屬迅速流向幣模凹槽充盈凹槽腔，在幣模凹槽附近的幣坯金屬流動(dòng)，留下了與幣模凹槽輪廓的金屬流動(dòng)痕跡，該痕跡就是我們看到的與幣模腔輪廓形狀相似的透打痕跡。透打現(xiàn)象正式由于幣模凹槽“搶肉”，形成金屬流動(dòng)，在流動(dòng)金屬部分區(qū)域表面呈現(xiàn)流動(dòng)痕跡。

透打正因?yàn)楸辉鞄艔S稱為“搶肉”，其成因圖示如下：

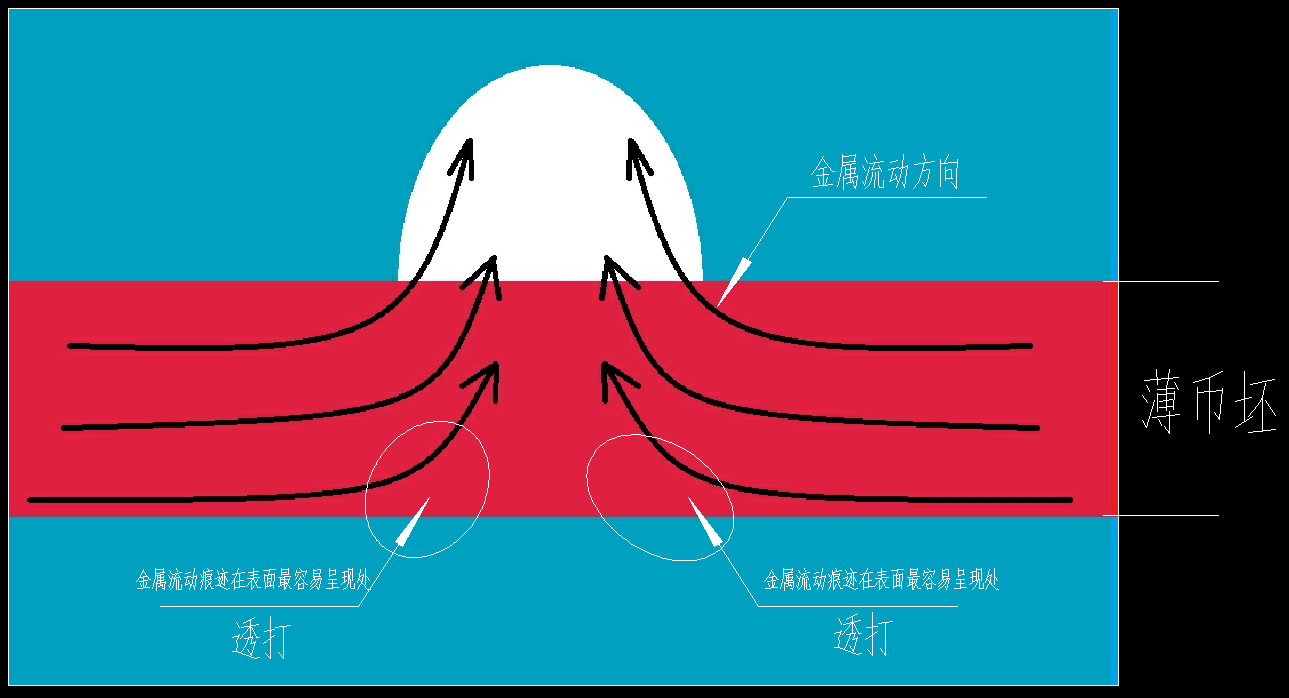

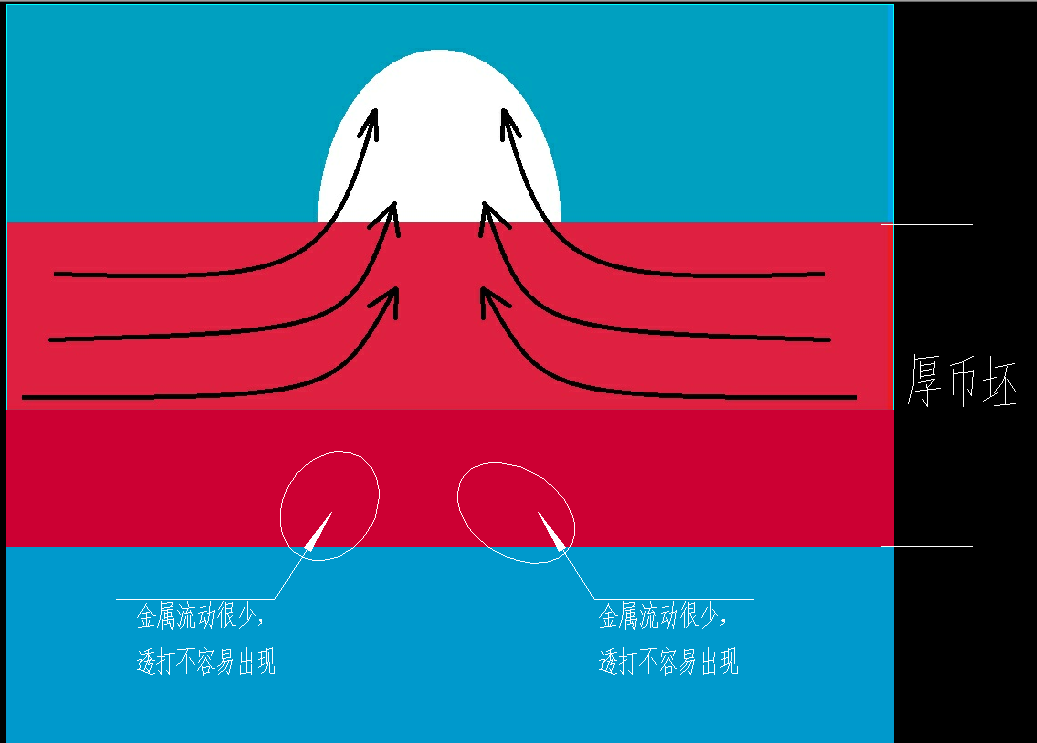

幣坯在上下或左右?guī)拍：艽髩毫Φ那闆r下，幣坯金屬流向幣模的凹槽腔，如圖1，在圖示圈位置區(qū)域金屬流動(dòng)最快，非常容易呈現(xiàn)金屬流動(dòng)的痕跡，如果幣坯夠厚，如圖2，圈內(nèi)位置區(qū)域技術(shù)流動(dòng)少且流速很慢甚至很小幾乎為零，不容易產(chǎn)生金屬流動(dòng)痕跡；另外，壓力越大，金屬流動(dòng)速率越大，越容易形成透打痕跡。

所以，透打的形成，不但與幣坯材質(zhì)有關(guān)，直接與壓力大小有關(guān)，與幣坯厚薄有關(guān)。

友認(rèn)識(shí)到了一面的圖案會(huì)造成靠近對(duì)面的幣坯材料流動(dòng)，這已經(jīng)跟我的意思很接近了，但是，坯料流動(dòng)本身不會(huì)留下痕跡的，就像底板閃光、車(chē)輪光、大模痕一樣，幣坯材料流動(dòng)不會(huì)形成明顯的表面異常，只有模具表面異常，才會(huì)導(dǎo)致成幣的表面異常。接上剛才的話，一面的圖案會(huì)造成對(duì)面模具附近的坯料流動(dòng)，形成對(duì)對(duì)面模具該部分摩擦，使該部分模具的摩擦速度明顯快于其周?chē)牟糠郑瑑擅婺＞邔?duì)照看，就形成一種一側(cè)圖案朦朧過(guò)渡到另外一側(cè)的現(xiàn)象，這就是朦朧透打。
模具被磨擦之后，壓制出來(lái)與模具性狀相符的成幣，這后半部分的原理與車(chē)輪光、大模痕的形成原理是一樣的

哦，上面的22樓是回復(fù)給友的

謝孫老師，其實(shí)，這種模糊透打是一側(cè)模具慢慢通過(guò)一次次壓制硬幣，通過(guò)幣坯材料的流通慢慢過(guò)渡到對(duì)面的模具上的，叫“渡?！币餐线m，透打，只是成幣的現(xiàn)象，渡模，才是其中的機(jī)理

老師明鑒，不是為了起名字而起名字，只是為說(shuō)明其中的事兒

謝謝版主，從您的帖子，獲益良多

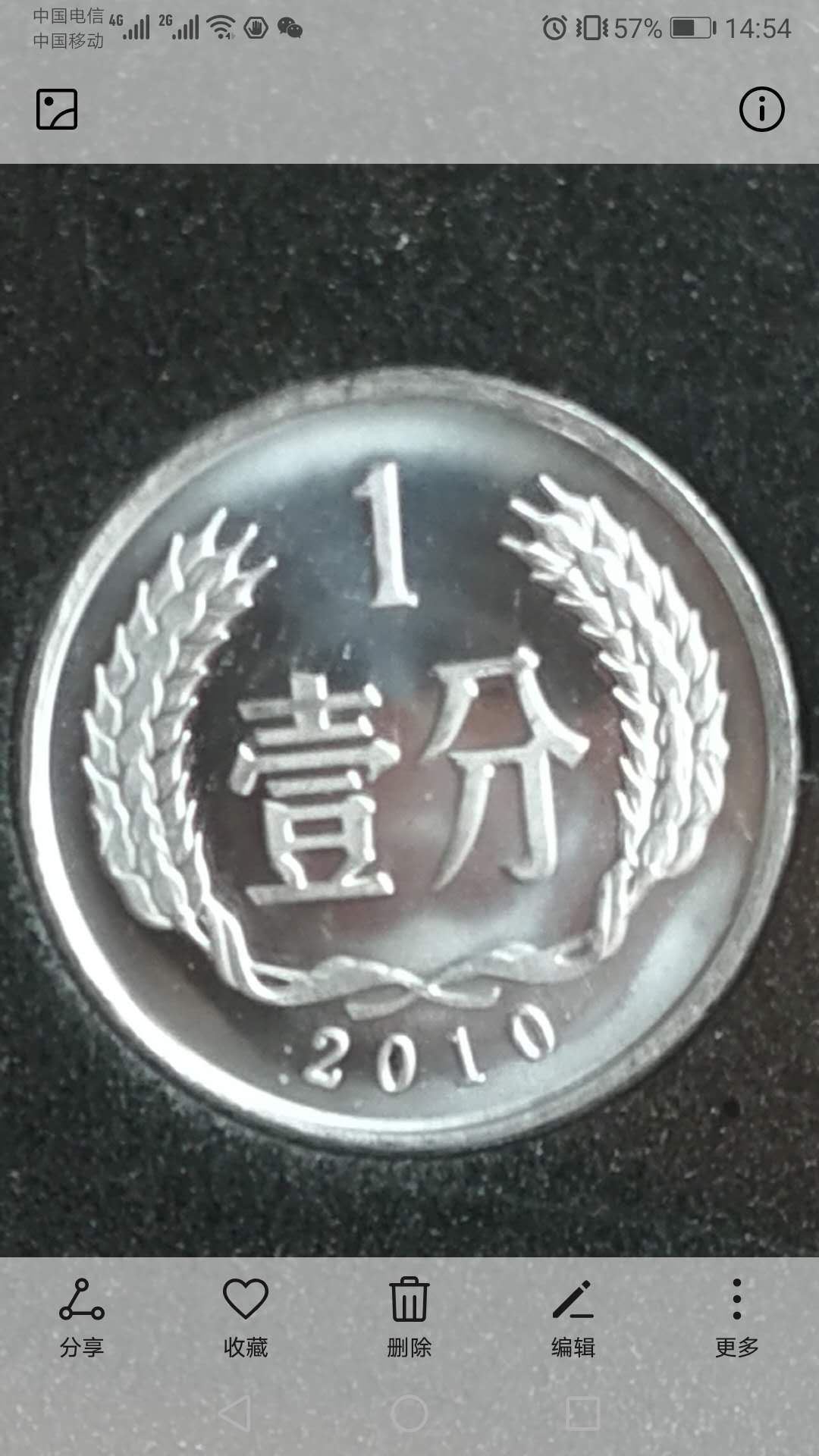

就作算是幣模第一次壓印，我在21樓描述的過(guò)程同樣發(fā)生，此時(shí)幣模完全沒(méi)有損傷，也會(huì)同樣產(chǎn)生金屬流動(dòng)的痕跡，很多初期幣模表面狀態(tài)完好無(wú)損壓印出來(lái)的類精制硬幣，國(guó)徽對(duì)應(yīng)的內(nèi)外側(cè)有透打痕跡，兩條模糊痕跡中間仍然是完好鏡面狀態(tài)，帶透打痕跡的精制幣就可以清楚的看到。
當(dāng)然，由于金屬流動(dòng)，導(dǎo)致幣坯和幣模之間產(chǎn)生橫向摩擦力，逐漸會(huì)導(dǎo)致幣模表面摩損傷，這是一個(gè)漸變過(guò)程，最終導(dǎo)致最初兩道金屬流動(dòng)痕跡中間的鏡面逐漸消失，并損壞程度比其它部位幣模面更大，透打痕跡連成一片，痕跡面積擴(kuò)大后更加明顯，這就是透打痕跡演變過(guò)程。
幣模收到橫向摩察力，逐步磨損，最終它也參與到導(dǎo)致幣面透打痕跡的過(guò)程來(lái)。

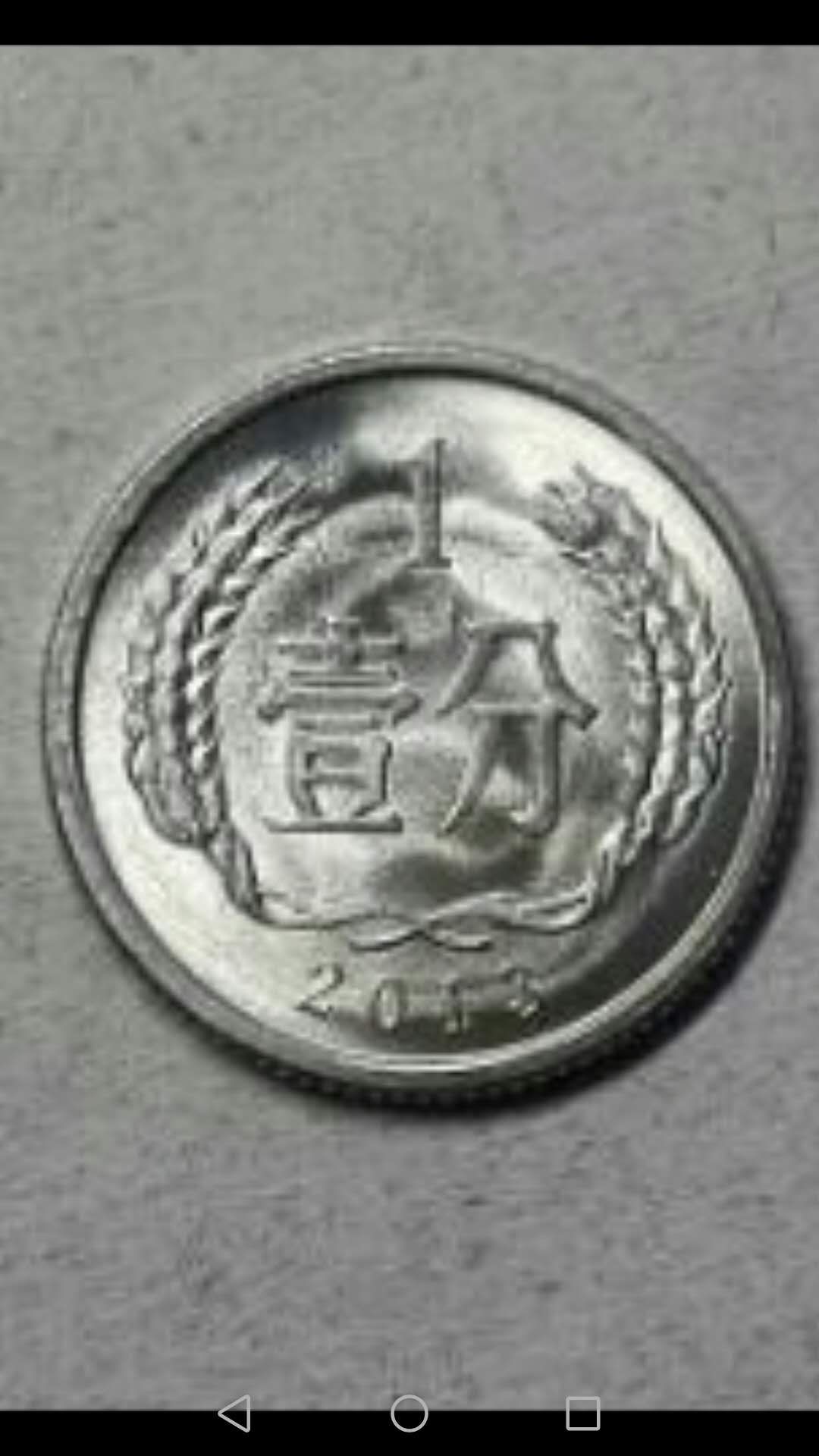

透打?qū)Ρ龋?

都是呈現(xiàn)出國(guó)徽內(nèi)外沿兩條透打痕跡。

原理大同小異 劉總分析極為正確，但是成因與實(shí)際收藏文化取名兩個(gè)概念，名稱為了大眾可以很快接受需要直接了當(dāng)?shù)姆Q呼比較適宜，透打幣，透印幣都是比較直觀的，目前看勝過(guò)其他名稱，完全沒(méi)必要叫其他名字導(dǎo)致繁瑣而不易被人接受，支持劉總的透打幣即科學(xué)又實(shí)際的好名字。
