Mike Unser
(這是Mike Unser所寫的費城造幣廠觀感之三,原文網址為
http://www.coinnews.net/2013/09/06/us-mint-artists-at-philadelphia-sculpt-digitally-and-in-clay/)
這是我們參觀美國費城造幣廠的第三篇文章,其中有難得一見的幕后消息和照片,講述了制作錢幣和章牌的藝術設計過程。如果你有機會的話,是喜歡用油土還是用計算機進行雕塑創作?位于費城的美國造幣廠的藝術家們可以自行選擇,其中有些人兩種方法都用得得心應手。

才華橫溢的藝術家們讓一個個幣章模型變得栩栩如生,實在令人贊嘆。費城造幣廠的藝術家們近來忙得不可開交,比哪一年都忙,到目前為止(2013年9月份 - 譯者)已經為本年度要發行的幣、章完成了83個雕塑模型。
采訪美國造幣廠的雕塑家兼雕刻師Don Everhart、Michael Gaudioso、Joe Menna和Phebe Hemphill真是件快事。包括他們?cè)趦?nèi)的一組藝術家會把草稿雕刻成模型,用于制作原模、陰文原模和壓印幣章用的工作模。
當我們上個月參觀費城造幣廠時,這個藝術家團隊正在全力以赴,為即將發布的各類產品雕模。我們因此有機會見到用油土和石膏雕模的傳統方法,并觀看了用觸筆和計算機雕模的新工藝。
傳統雕模在傳統的雕模方法中,藝術家使用特殊的工具把草稿的神韻再現在油土模中。

美國造幣廠藝術家Michael Gaudioso是章牌雕塑家。他曾經在費城、紐約和俄羅斯的圣彼得堡學習雕塑。圖中他正在使用Ren(Huntsman Advanced Materials公司的商標 – 譯者)底座上的油土來再現設計內容。雕塑完成后,油土模型會用石膏翻模。最后定稿的模型將被掃描并縮小到章牌的實際尺寸。我們悄悄來到Michael Gaudioso身后,觀看他使用Ren底座上的油土再現“風語者”國會金獎牌的設計圖案。Ren底座是圓形的,中間凹陷,可用作雕塑時的工作基座或模板。

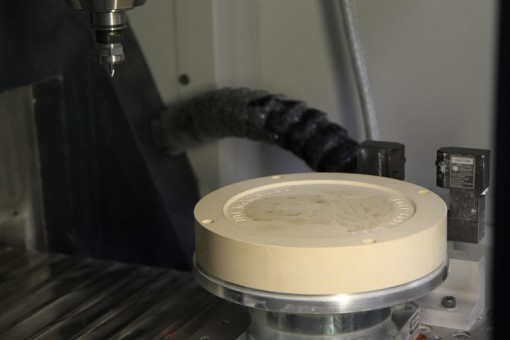

費城造幣廠的“數字化加工和開發部”。一個RenShape模型被放入Mikron CNC銑床。CNC銑床不僅能制作陽模和3英寸陰模,還可以為使用傳統油土雕塑方式的藝術家制作模板。
CNC銑床按照錢幣或章牌成品所需的規格加工Ren底座,并加上通用的設計元素,如格言和日期等。

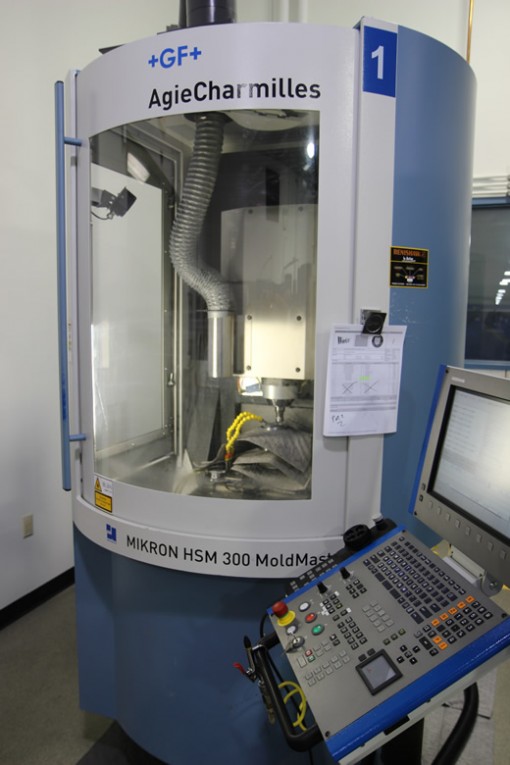

數字化加工和開發部。Mikron CNC銑床使用來自掃描儀或數碼藝術家的數字化信息來制作陽模、3英寸陰模和Ren底座。通常需要15-20小時制作一個錢幣陽模;需要25-30小時制作一個3英寸陰模。與已經停用的Janvier縮刻機相比,這些CNC機床效率更高,其產品的質量更好。
下面輪到藝術家接手了。他們把油土一層層填在Ren模板的外圈之內,在油土上雕塑設計圖案。

Gaudioso正在雕塑“風語者”國會金獎牌。

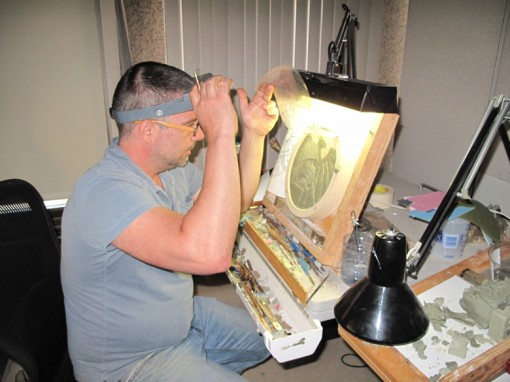

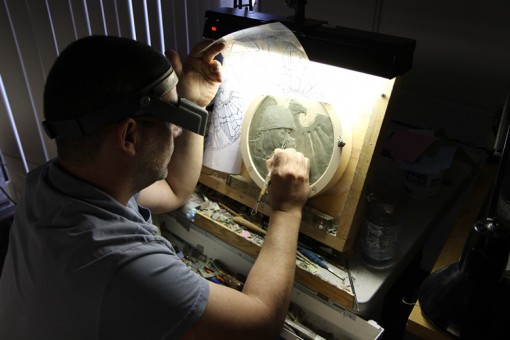

Gaudioso向我們展示了利用透明塑料覆蓋膜進行雕刻的妙招。塑料膜上描出了草稿的線條,并用膠帶粘貼在Ren底座上。Gaudioso把它用作視覺指導,在把油土雕塑成獎?wù)碌娜S模型時不時上下翻看。

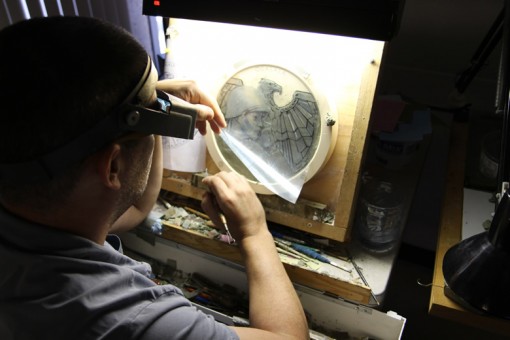

Gaudioso此時把透明塑料膜揭開,仔細修改油土模型。隨后會用石膏對做好的油土模型進行翻模,并進一步修模。
石膏模的數字化掃描最終定稿的石膏模經過數字化掃描,被縮小成錢幣或章牌的實際尺寸。完成這項工序的是一臺高清掃描儀。它用數字方式對石膏模的各個部位進行掃描,忠實地再現模型上的高低之處,其靈敏度甚至連指紋都不放過。通過掃描獲得的數百萬個數據點被傳送到數字化設計軟件進行修改,然后被輸入一臺CNC銑床,以便加工生產用的陽模和陰模。

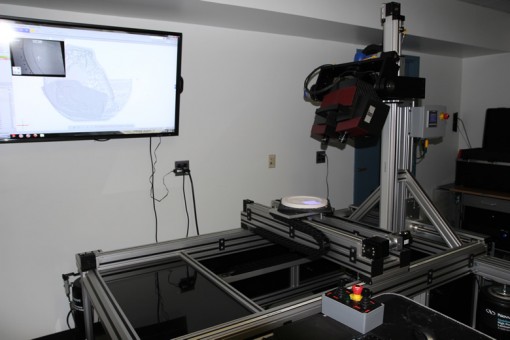

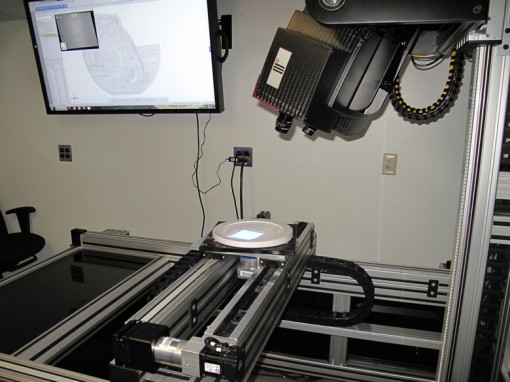

數字化加工和開發部所使用的非接觸式高清掃描儀,由Capture 3D公司生產。這臺掃描儀能捕獲藝術家的模型、電鍍銅模、壓花和錢幣上的浮雕信息。這些數字信息隨后被傳送到數字化設計軟件進行修改。
另一個角度的高清掃描儀,它正在捕獲石膏模的數據點。
數字化加工和開發部經理Stephen C. Antonucci講述掃描儀如何從藝術家的模型、電鍍銅模、壓花和錢幣上捕獲浮雕信息。掃描獲得的數字化信息在處理后被輸入CNC銑床,供其加工陽模和3英寸陰模。

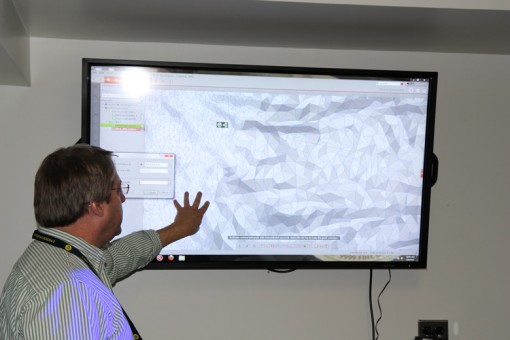

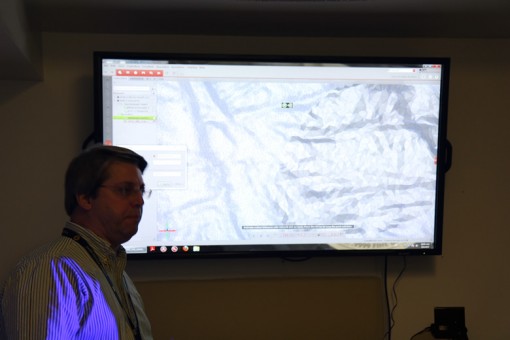

Antonucci講述錢幣模型的高清掃描圖上細微之處的質量。
數字化雕塑和傳統雕塑方式一樣,數字化雕塑也要求有藝術造詣,不過模型是通過計算機軟件成型,而非使用油土。
Joe Menna是美國造幣廠雇用的首位精通數字化雕塑的全職藝術家,并引領美國造幣廠成為數字化錢幣設計和開發的世界龍頭。
美國造幣廠藝術家和章牌雕塑家Joe Menna談?wù)撡M(fèi)城造幣廠的團隊氛圍。Joe對數字化雕塑的精通令人大開眼界。雖然我們自己一貫依靠圖像處理來制作錢幣效果,但是在觀看Joe進行數字化雕塑時還是小吃一驚。和Joe的老到手法相比,我們的圖像處理也就是幼兒園水平。他手執觸筆,展示了層疊處理,并演示了對數字化模型進行更改有多快捷。他一邊工作,一邊講述費城造幣廠的團隊文化。他提到設計師在錢幣設計上展現出來的主動性,并解釋了錢幣生產為何不需要許多人手。

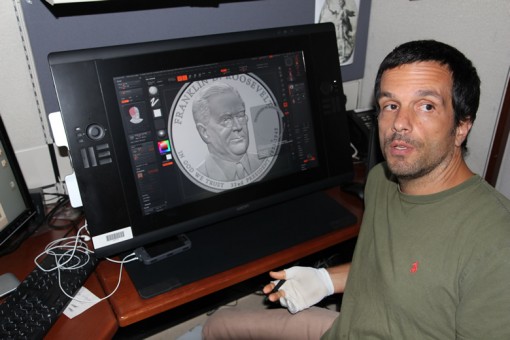

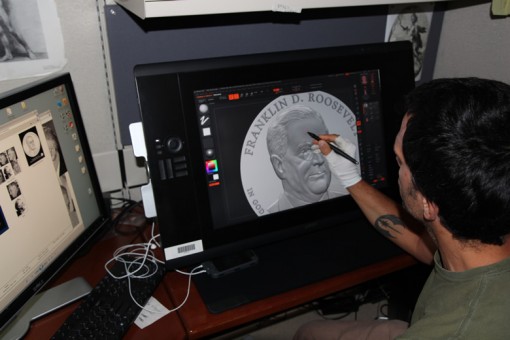

圖中Joe正在使用數字化軟件雕塑富蘭克林 D. 羅斯福總統一美元錢幣的設計圖案。

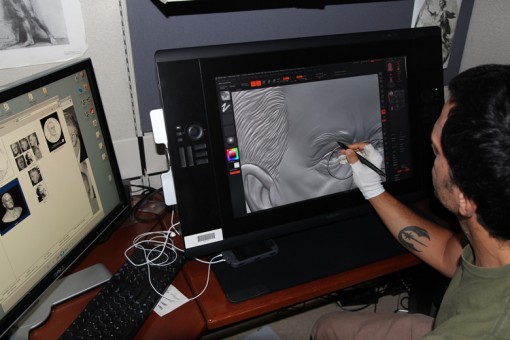

Joe在這里展示如何快速更改數字化模型。
數字化雕塑的一個優點是節約時間。它摒棄了傳統的油土-石膏制模法,使藝術家能夠?qū)υO(shè)計模型進行后期修飾而無須重復耗時的制模步驟,而且還免去了高清掃描這一環節。
傳統雕塑和數字化雕塑的結合Phebe Hemphill是一位傳統雕塑家,但是她也使用計算機軟件對模型做晚期修飾。兩種方法的結合可以節約工作時間。

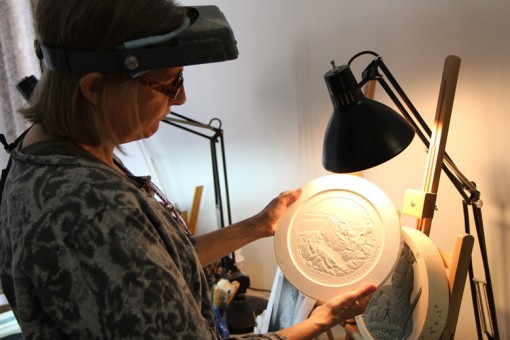

美國造幣廠藝術家和章牌雕塑家Phebe Hemphill畢業于費城美術學院。她曾在富蘭克林造幣廠工作了15年。圖中Phebe正在查看一個石膏模。在我們的注視之下,Phebe演示了如何使用名叫ZBrush的另一種軟件。她用這一軟件修飾了2014 Shenandoah國家公園二十五美分硬幣的設計。
和我們交談過的所有造幣廠藝術家都非常盡職。最好的例子是Phebe親身爬上Little Stony Man(Shenandoah國家公園的一處景點 – 譯者),拍下用來設計二十五美分圖案的照片。

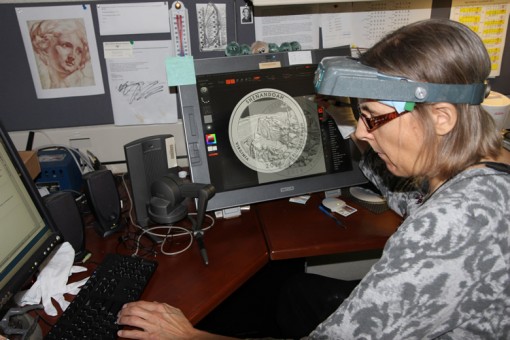

照片中Phebe正使用雕塑軟件ZBrush修飾她的“壯麗美國”二十五美分設計圖案。

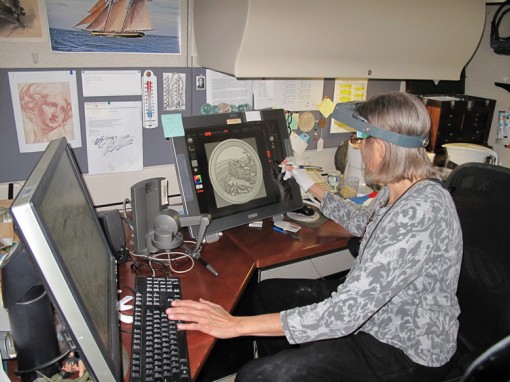

Phebe使用雕塑軟件ZBrush的另一個角度。兩種方法的共同點無論是石膏模型還是數字模型,在完成后都得查錯,如字母排列不齊,設計成分不正確或缺失,和難以制造等。
產品設計專家Eric Custer在數字化加工和開發部工作。他身邊放著幾個已經檢查過的石膏模。掃描數據或數字化設計數據經批準后被輸入Mikron CNC銑床,以便把鋼坯銑削成用來壓印錢幣或章牌的陽模和陰模。
