（費城造幣廠觀感之四）費城造幣廠如何制作造幣用的陽模和陰模

本帖被仲雨從錢幣知識移動到本區(2020-12-07)

Darren Lee Unser
http://www.coinnews.net/2013/09/13/how-the-philadelphia-mint-makes-hubs-and-dies-to-produce-coins/

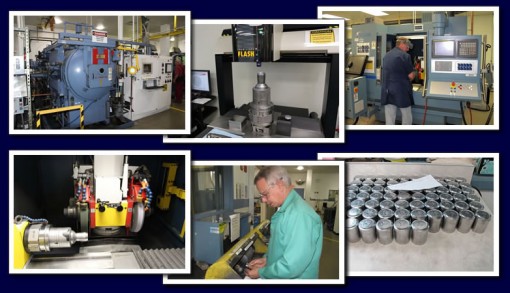

這是美國費城造幣廠觀感系列的第四篇文章，提供了有關陽模和陰模制作的30多幅照片。（有關各種幣模的區別，請見http://coin001.com/read.php?tid=47706 – 譯者。）

我和我兄弟得到特別款待，得以參觀美國費城造幣廠設施的運作情況。我們對這次參觀盤算了很長時間，因此我對要見到的那些最令人興奮的事物有許多期待。

我要帶頭坦承，我們沒有把陽模和陰模的制作過程太當回事。我們的父親曾經是模具工程師，因此參觀前我以為對造幣廠的制模工藝并不陌生，不會感到十分激動。

出乎意料的是我完完全全被迷倒了。激動人心的不光是工藝本身，還有制模人員。設備當然很棒，但是更加給力的人。他們對本職工作充滿自豪，給我留下了久久不能忘懷的深刻印象。在費城造幣廠內隨處可以見到高度的自豪感和敬業精神，但是因為我本來對這道工序沒有很高的期望，他們的干勁反而讓我格外流連忘返。

在進一步介紹以前，正下方的照片直觀地顯示了陽模和陽模制作的主要步驟，也就是本文的內容。這幅照片比通常的要大一些，點擊照片可以看到更多詳情。

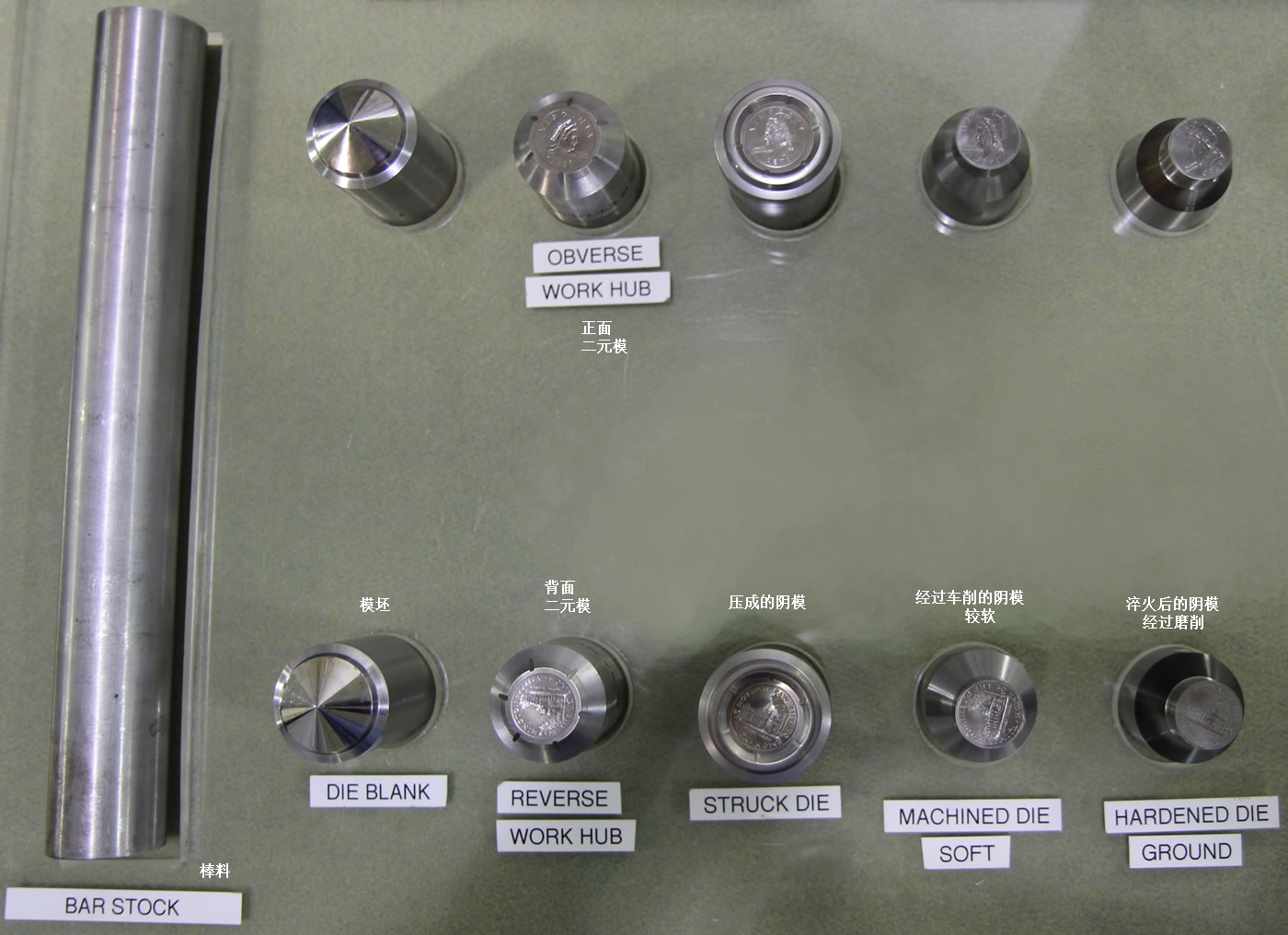

鋼棒料，錐形模坯，二元陽模，工作模。本照片顯示了把鋼棒做成造幣用工作模的整個過程。以下的更多照片會一步步介紹該過程。

對于不懂幣模的人來說，造幣用的陽模和陰?？梢钥醋饕欢藥в性O(shè)計圖案的成型金屬件?？梢园阉鼈兿胂鬄橄鹌D章，因為幣模或圖章都被用來制作同一圖案的多個拷貝。

此前的一篇文章說明了錢幣生產的第一步，即設計和雕刻階段。在美國造幣局的費城造幣廠，由藝術家制作的模型經過三維掃描生成數字數據點。這些數字數據被傳送到一臺電腦數控銑床。該銑床會將設計圖案重現在一截鋼棒的一端。這鋼棒就叫作原模。原模是陽模和陰模制作工藝的第一階段。

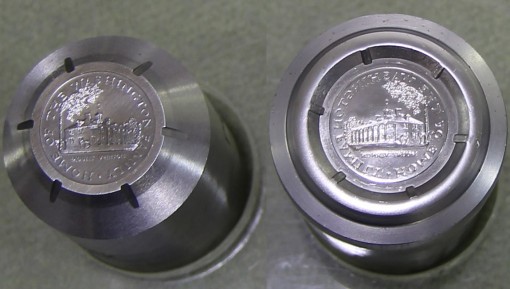

這些并不是原模，而是二元模和工作模。二元模是陽紋，而工作模則是陰紋。

這個原模隨后被放入一個液壓機，壓向另一截鋼棒。這第二截鋼棒上因此形成了設計圖案的陰文，被稱為陰文原模。這是制作工藝的第二階段。

這些陰文原模也被放入液壓機，壓向更多的鋼棒。這些第三階段的鋼棒被稱為二元模。它們被再次放入壓機，來成批制作工作模。印花機使用這些工作模來造幣。通過幾代陽模和陰模，設計圖案就能與原始模型保持一致。

當然這道工藝中還有其它步驟，但是我們可以通過圖片來加以說明！

模坯的割料、車尖頂和拋光

一切幣模都出自鋼料。10-12英尺長的鋼料運抵費城造幣廠，然后被切割成42英寸的鋼棒，入庫備用。

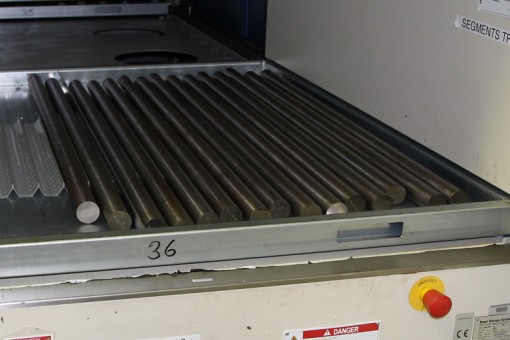

鋼棒料

鋼棒最后還要進一步切割。棒料被裝入一臺雙軸電腦數控自動車削中心（如下所示），進行切割。第一根軸和刀塔把鋼棒末端車出倒角，并切割成3英寸的坯料。第二根軸和刀塔在另一端車出尖頂。這段棒料就成了“模坯”。這道工序?qū)鹊囊蠓浅８?，以便鋼材料在制模的過程中受壓時能夠流動自如，填入空腔。

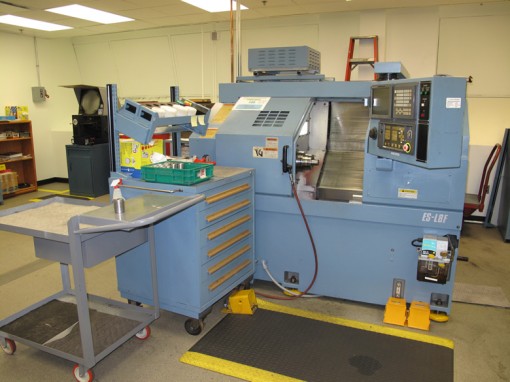

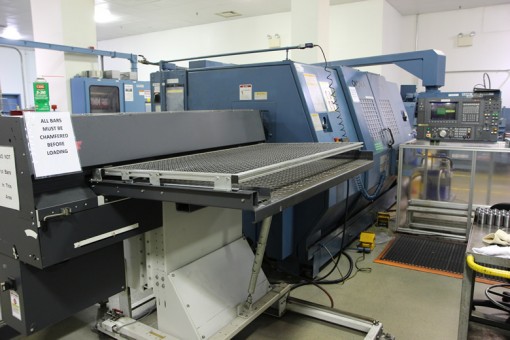

制模工序。這臺電腦數控車削中心被用來切割鋼棒料，并制成尖頂?shù)哪Ｅ鳌?/i>

模坯成品的尖頂部分會拋光成鏡面，并妥善存放，以便用于下一道陽?；蜿幠Ｖ圃旃ば颉?br />

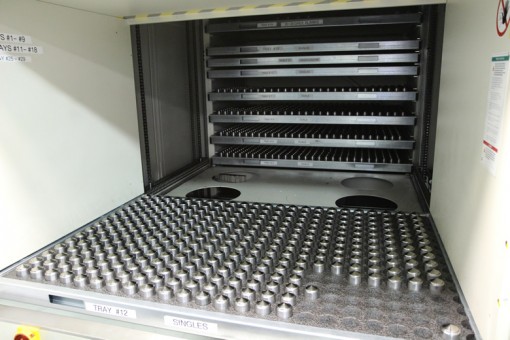

制模工序。這個垂直存放單元被用來保管經過切割、車尖頂和拋光的模坯。

一臺Mikron電腦數控銑床（如下所示）被用來加工陽模和陰模。它看上去很眼熟不是？這臺機器就是為美國造幣廠用油土雕模的藝術家們制作樹脂模板的同一臺機器。加工一枚幣的陽模通常需要15-20個小時，而制作一枚陰模則需要25-30小時。與已經停用的Janvier縮刻機相比，這些電腦數控機床效率更高，其產品的質量也更好。

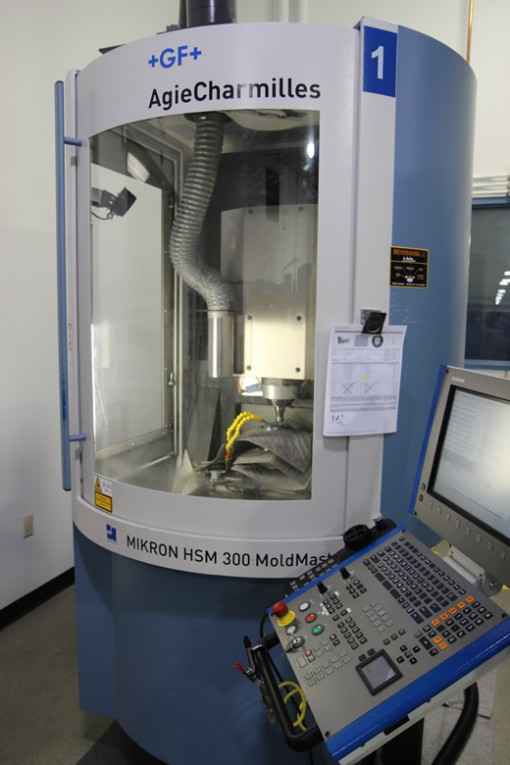

Mikron電腦數控銑床

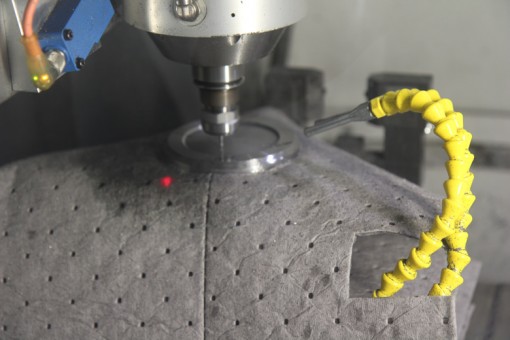

圖中“數字化加工和開發部”的Mikron電腦數控銑床（特寫鏡頭）正在加工一枚3英寸陰模。

制模壓機與制模工序

“數字化加工和開發部”在電腦數控銑床（如上所示）上制成陽模以后，會使用制模壓機將其設計圖案移印到模坯上，從而制成一個陰模。一副模具可壓制幾十萬枚錢幣。制模工序的員工Steve Jones用他的600噸水壓機為我們做了演示。一分鐘不到，陽模上的圖案就被移印到陰模上。

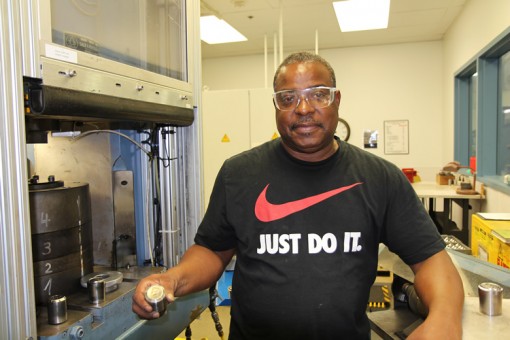

圖中Steve展示了一枚2014年肯尼迪半美元硬幣的陽模。

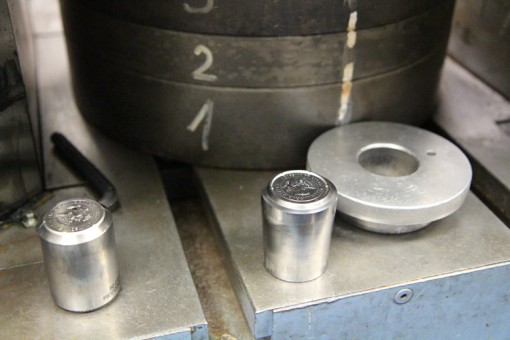

圖中的背景是制模壓機的四件套組合模圈。前景中有一枚肯尼迪半美元陽模和制成的一枚陰模。


肯尼迪半美元陽模 – 正面                                          肯尼迪半美元陽模 – 背面


2014肯尼迪半美元陰模（俯視圖）                            2014肯尼迪半美元陰模（側視圖）

制模壓機所使用的壓力取決于陽模和陰模的面值。造幣廠提供了以下圖表以方便參考。

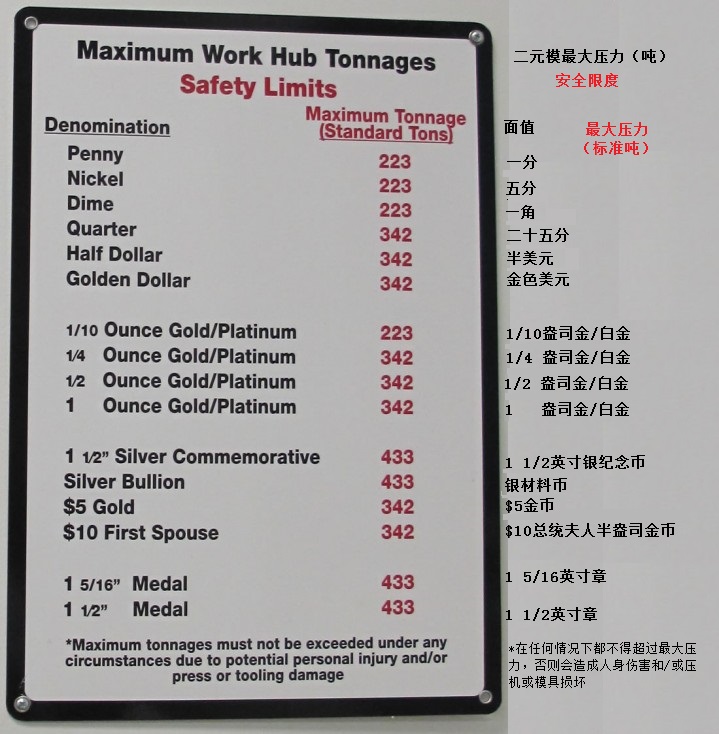

美國造幣廠圖表顯示出二元陽模的最大壓力（噸）

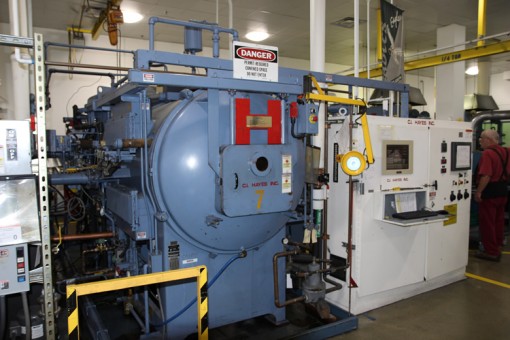

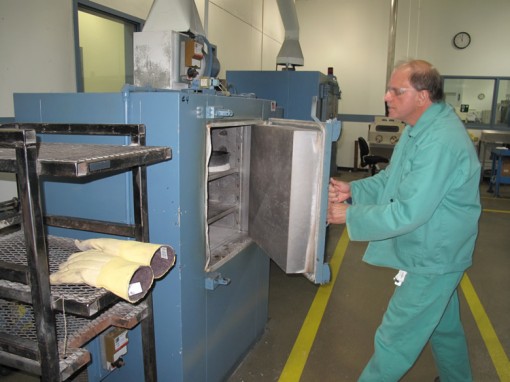

工作模的檢查、打磨、拋光和加編號

造幣廠會對工作模進行檢查。如有必要，會用打磨工具來修模。

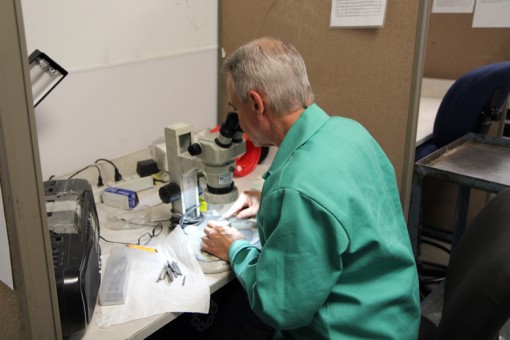

美國造幣廠非常重視質量。打磨-拋光工Tom Larizzio使用一臺立體顯微鏡來檢查和清潔一枚幣模。


需要打磨和清潔的幣模                                             幣模的打磨

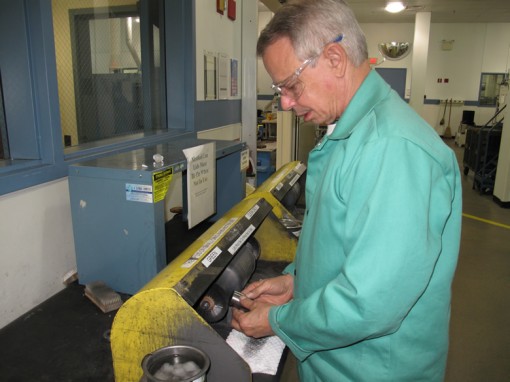

圖中Tom使用一個軟毛輪刷在工作模表面造成“經過流通”的幣模效果。

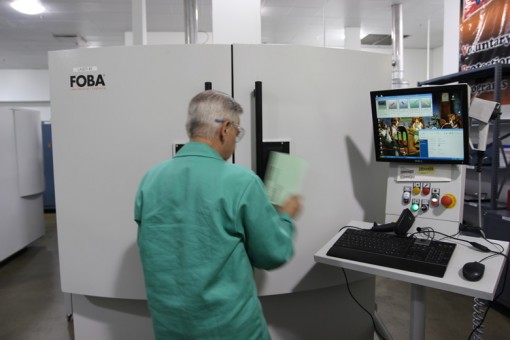

最后，每一枚幣模都會加上一個獨特的編號，以便自始至終對其進行追蹤。用來添加編號的是一臺激光機。

費城造幣廠中在幣模上刻印編號的激光機


激光機正在做幣模加工準備                                       激光機正在刻印幣模編碼

陽模和陰模的測量和磨削

為了每天安全有效地生產數百萬枚高質量錢幣，所有陽模和陰模的尺寸都要非常精確?！皵?shù)字化加工和開發部”的模具鉗工Earl Sandt向我們一一展示了用作此目的的幾臺機器。

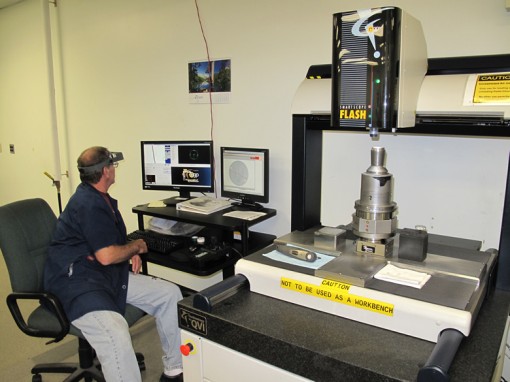

圖中Earl正在操作OGP Flash 500。這臺光學顯微鏡被用來收集模具尺寸信息。這些信息隨后被傳送給S-21電腦數控機床（再往下看幾張圖）。接著一個圓形砂輪被用來自動磨削陽模和3英寸陰模的外形。


費城造幣廠的OGP Flash 500

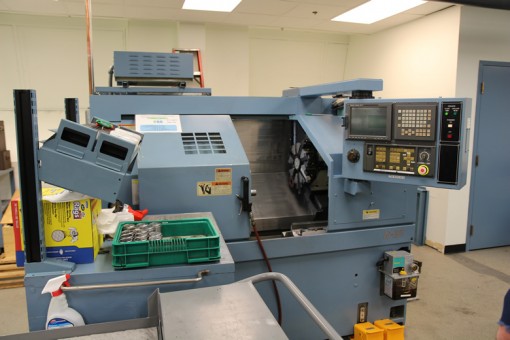

數字化加工和開發部。這臺Okuma車削中心被用來精確地預制陽模和3英寸陰模的外形尺寸。以前一位模具鉗工要花幾周完成的工作現在只需一個星期。

從另一個角度看費城造幣廠Okuma車削中心

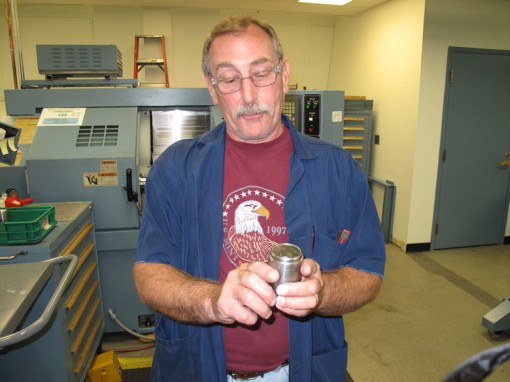

圖中Earl展示出一枚剛由Okuma車削中心加工的陽模。

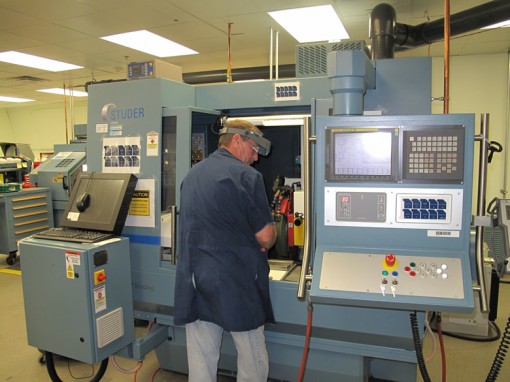

數字化加工和開發部。這臺S-21電腦數控機床是上面提到的砂輪機。這臺機器采購于2012年，能夠在很短時間內以極高的精度磨削出陽模和3英寸陰模的外形。

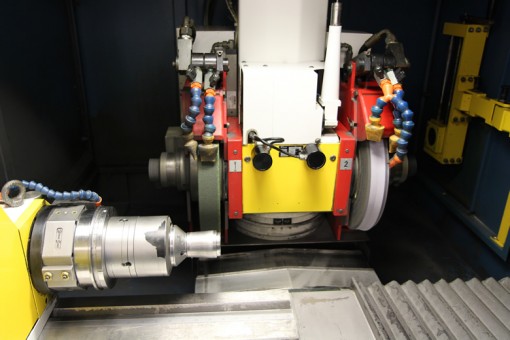

這張照片顯示了S-21數控機床的內部情況。請注意兩片砂輪和水平放置的幣模。
